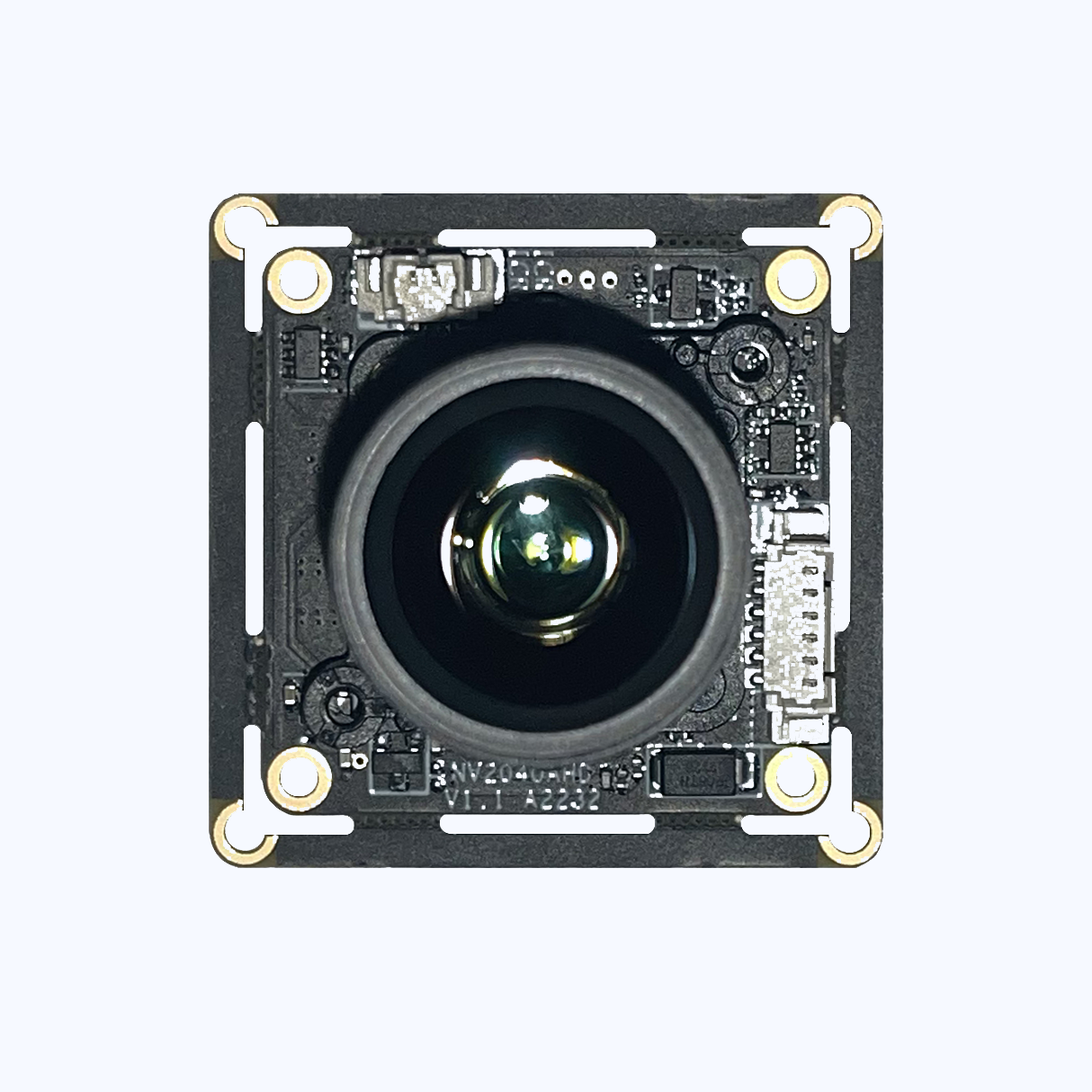

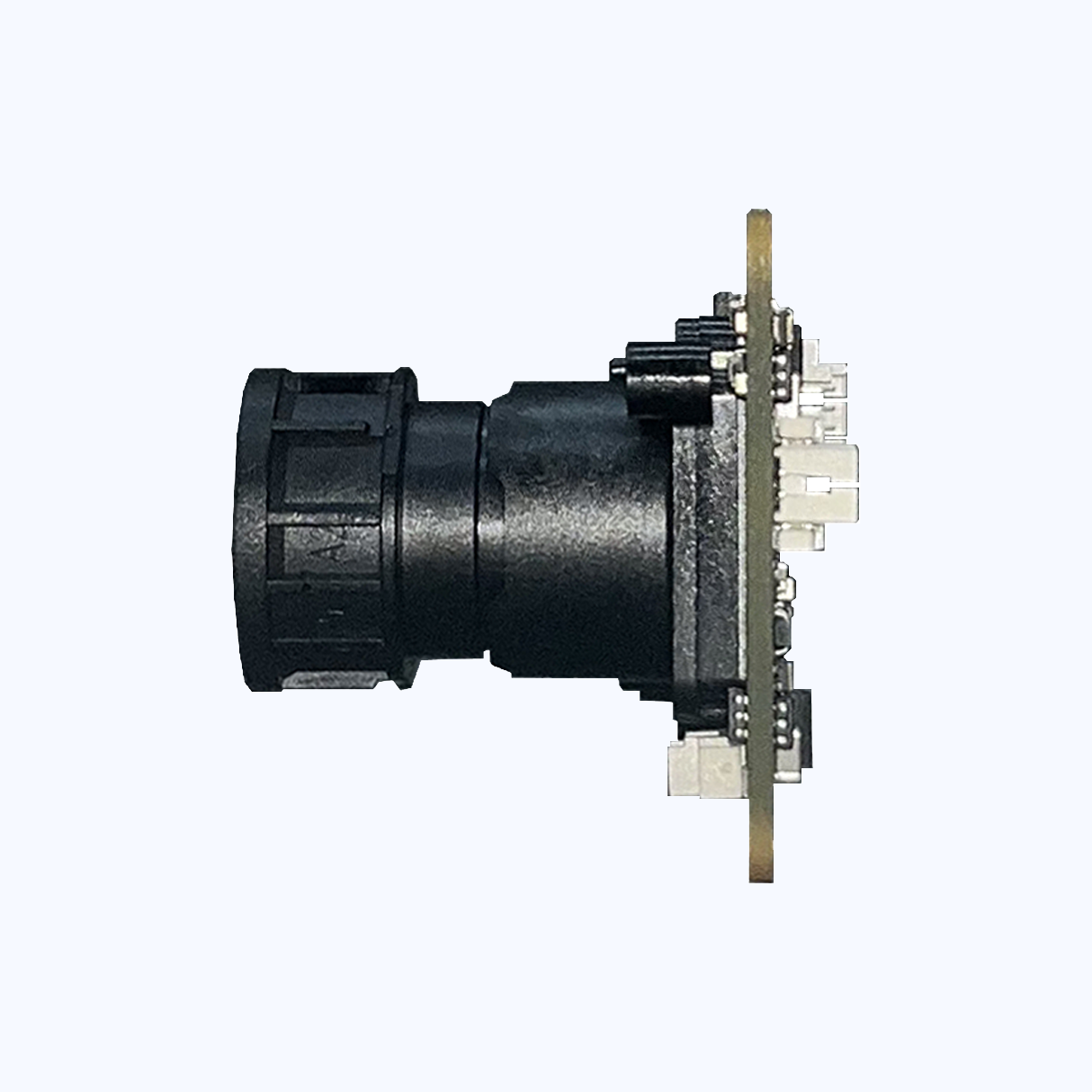

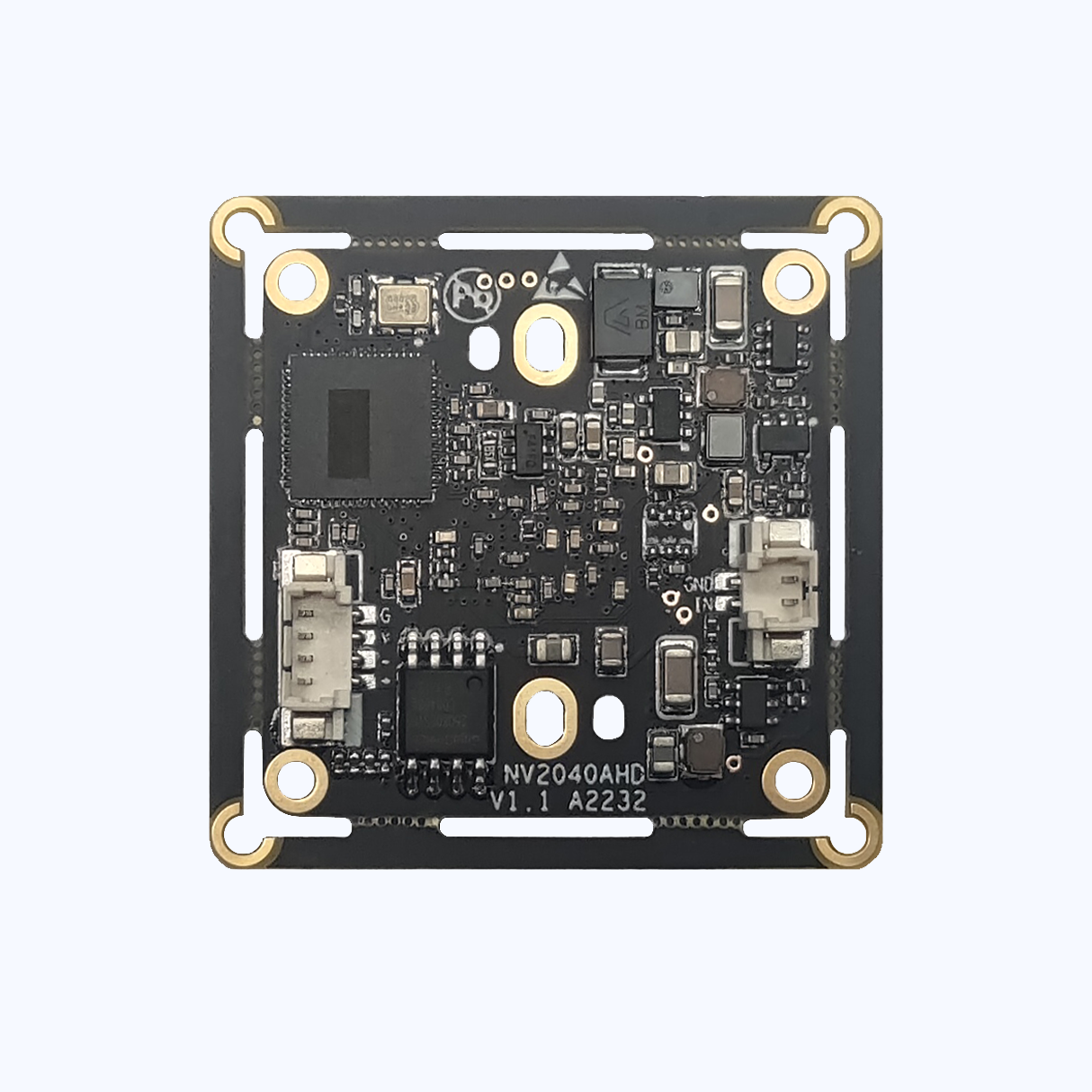

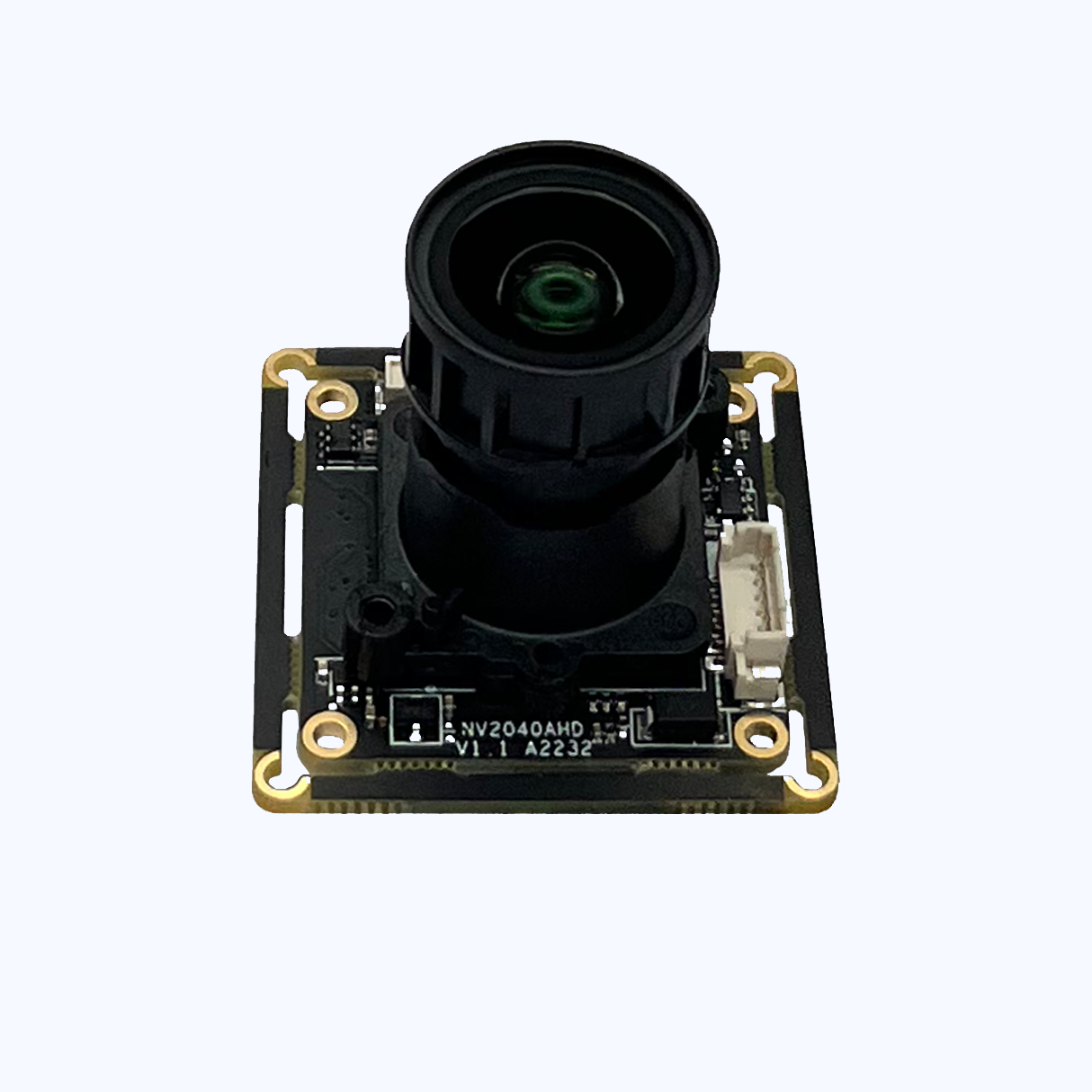

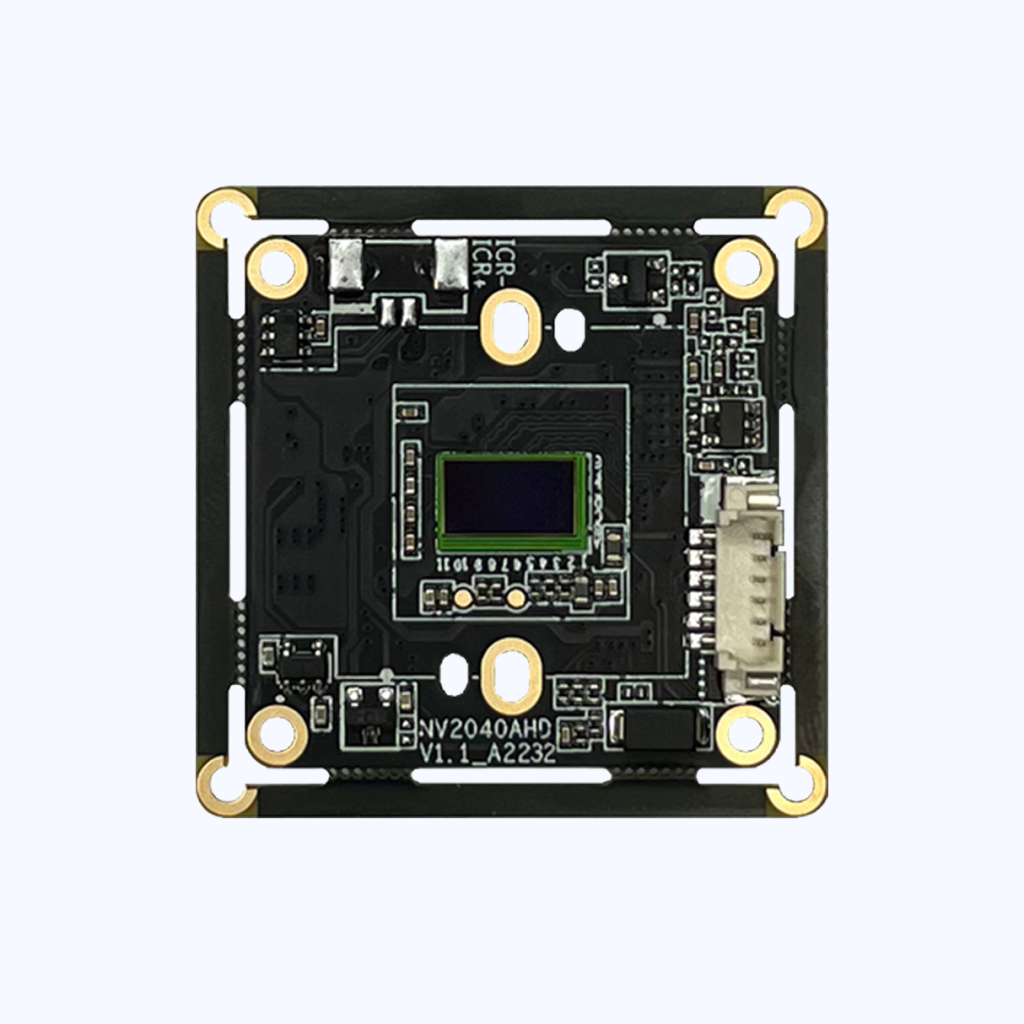

AHD 1080P黑白星光級攝像頭模組
產品特點
- 采用1/1.8 200萬星光級Monochrome CMOS傳感器
- FHD AHD高清輸出，圖像清晰、細膩，噪點低
- 低照度，黑白模式，照度最低可達0.001Lux
產品參數
- 訂購料號：NV2040M AHD A2232
- 有效像素：1920*1080
- 像元大?。?um*4um
- 電源電壓：4.5V~15V
- 工作溫度：-40℃~70℃
產品參數
| NV2040_AHD 200萬 2合1 星光級1080P 黑白模組 | |
| 模組參數 | |
| 傳感器類型： | 1/1.8” Monochrome CMOS Image Sensor |
| 系統制式： | PAL/NTSC |
| 有效像素： | 1920(H) x 1080(V) |
| 像元大小： | 4um*4um |
| 白平衡： | 自動/手動 |
| 增益控制： | 自動/手動 |
| 信噪比： | 大于45dB |
| 動態范圍： | 76dB |
| 最低照度： | 彩色: 不支持 |
| 黑白: 0.001Lux | |
| 快門： | 手動控制、自動快門 |
| 幀率： | 1080P@25fps/30fps |
| 圖像輸出： | AHD/CVBS |
| 視場角： | 視鏡頭規格而定 |
| 接口： | 4Pin 1.25mm 電源視頻，IR-CUT，CDS |
| 菜單控制 | |
| 曝光： | 背光補償/全局 |
| 背光模式： | 關/背光補償/強光抑制 |
| 圖像增強： | 對比度/銳度/3D 降噪 |
| 視頻設置： | 同軸高清制式/D-WDR/視頻制式 |
| 退出： | 保存退出/重置/不保存 |
| 支持語種： | 中文、英文等其他5種語言 |
| 一般規范 | |
| 工作溫度： | -40℃~70℃ |
| 電源-電流： | 12V ~90mA |
| 安裝尺寸： | 32mm×32mm，38mm×38mm |

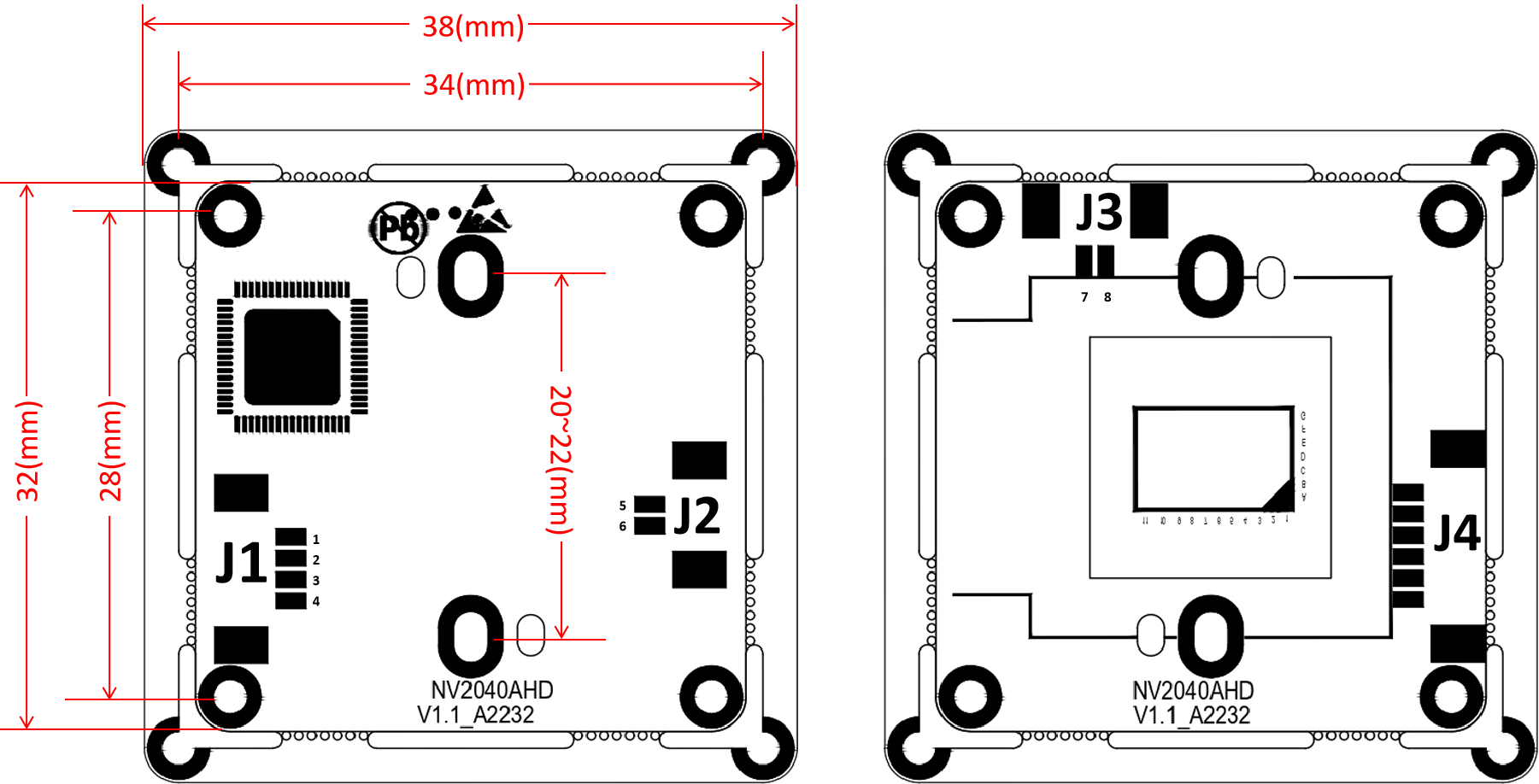

模組尺寸
| 圖注編號 | 接口名稱 | |
| J1 | 1 | GND |
| 2 | Video | |
| 3 | GND | |
| 4 | Power + | |
| J2 | 5 | GND |
| 6 | IR_IN | |
| J3 | 7 | ICR+ |
| 8 | ICR- | |
| J4 | OSD button | |
NV-L10112
單位： 毫米
NV-L10112 鏡頭參數（單位： 毫米）
| NV-L10112 | |||||
| 光圈值(F No.)： | 1.1±10% | ||||
| 焦距(Focal-Length)： | 8.42±5% | ||||
| sensor 參數 | H(水平) | V(垂直) | D(對角) | ||
| 視場角(FOV?) | 1/1.8" | 7.68*4.32*8.812 | 57.1° | 30.2° | 67.2° |
NV-L10151
單位： 毫米
NV-L10151 鏡頭參數 （單位： 毫米）
| NV-L10151 | |||||
| 光圈值(F No.): | 1.0±10% | ||||
| 焦距(Focal-Length): | 5.?1±5% | ||||
| sensor參數 | H(水平) | V(垂直) | D(對角) | ||
| 視場角(FOV?) | 1/1.8" | 7.68*4.32*8.812 | 93.1° | 49.6° | 110.8° |
NV-L3402B
單位： 毫米
NV-L3402B鏡頭參數（單位：毫米）
| NV-L3420B | |||||
| 光圈值(F No.): | 2.2±10% | ||||
| 焦距(Focal-Length): | 2.3±5% | ||||
| sensor參數 | H(水平) | V(垂直) | D(對角) | ||
| 視場角(FOV?) | 1/1.8" | 7.68*4.32*8.812 | 93.1° | 49.6° | 110.8° |
